Röle İzleme Sistemi

Şebeklerdeki Rölelerinin hafızasında bulunan osilografik arıza kayıtlarının;

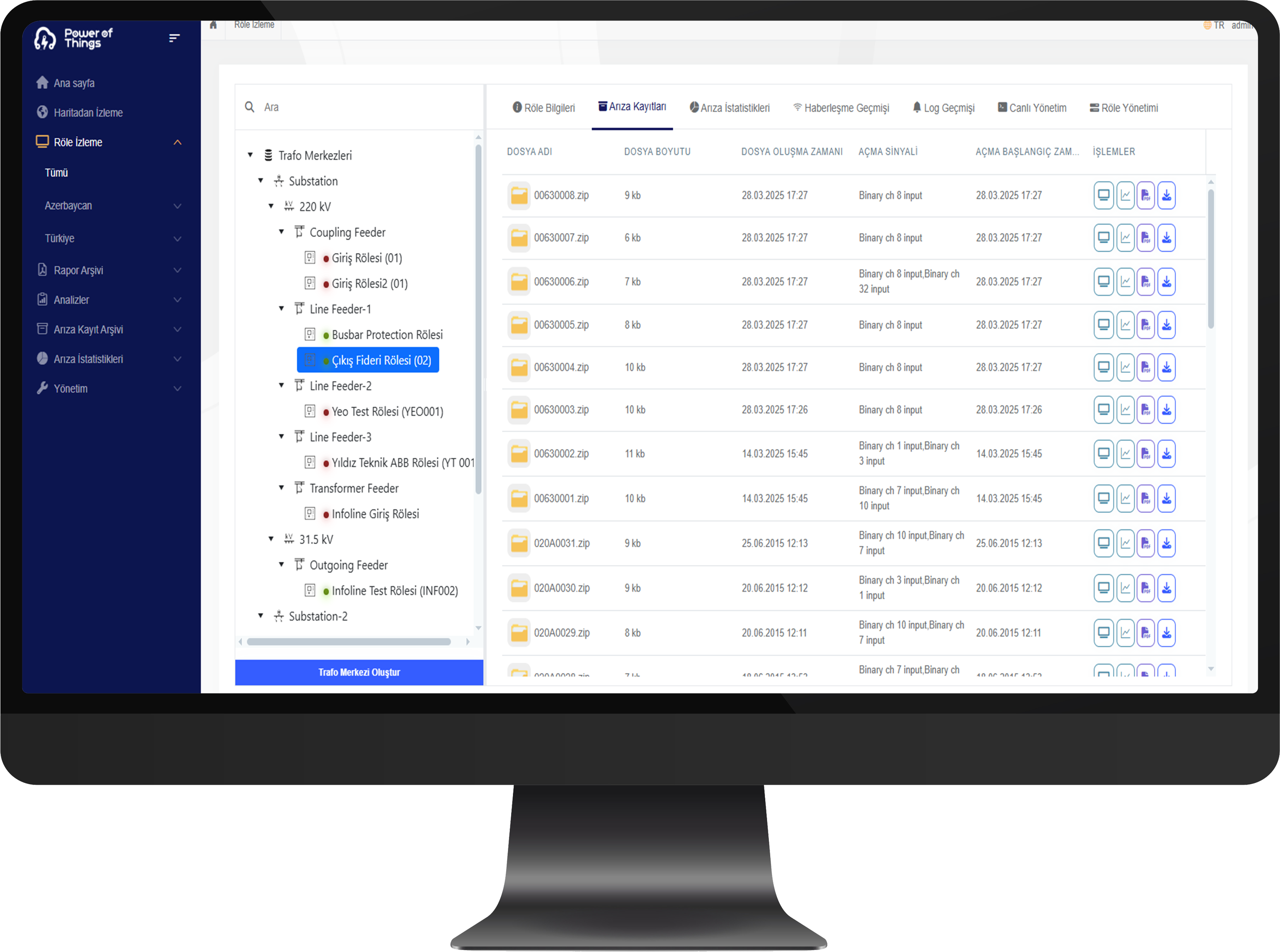

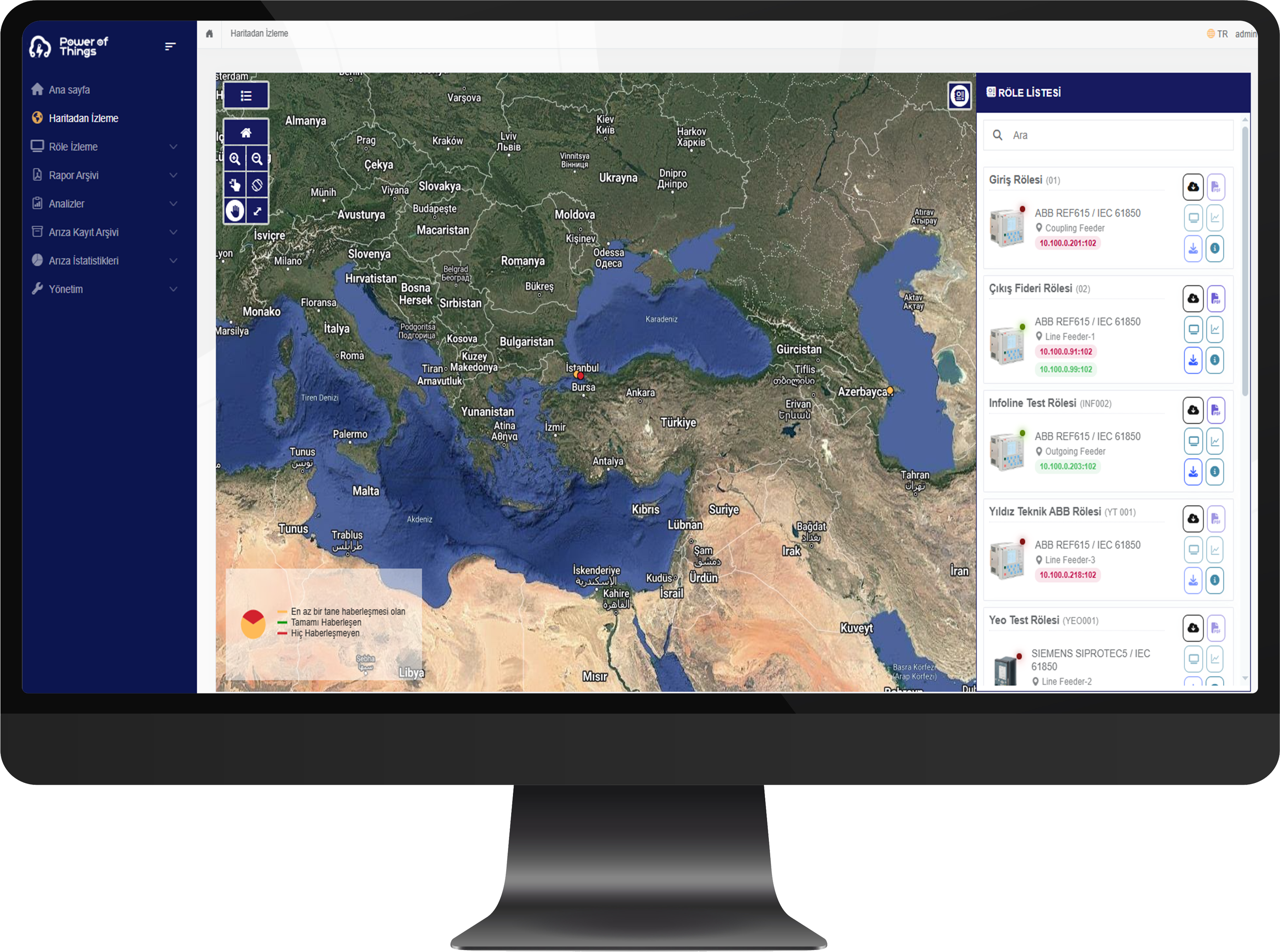

  • Otomatik olarak çekilmesi,

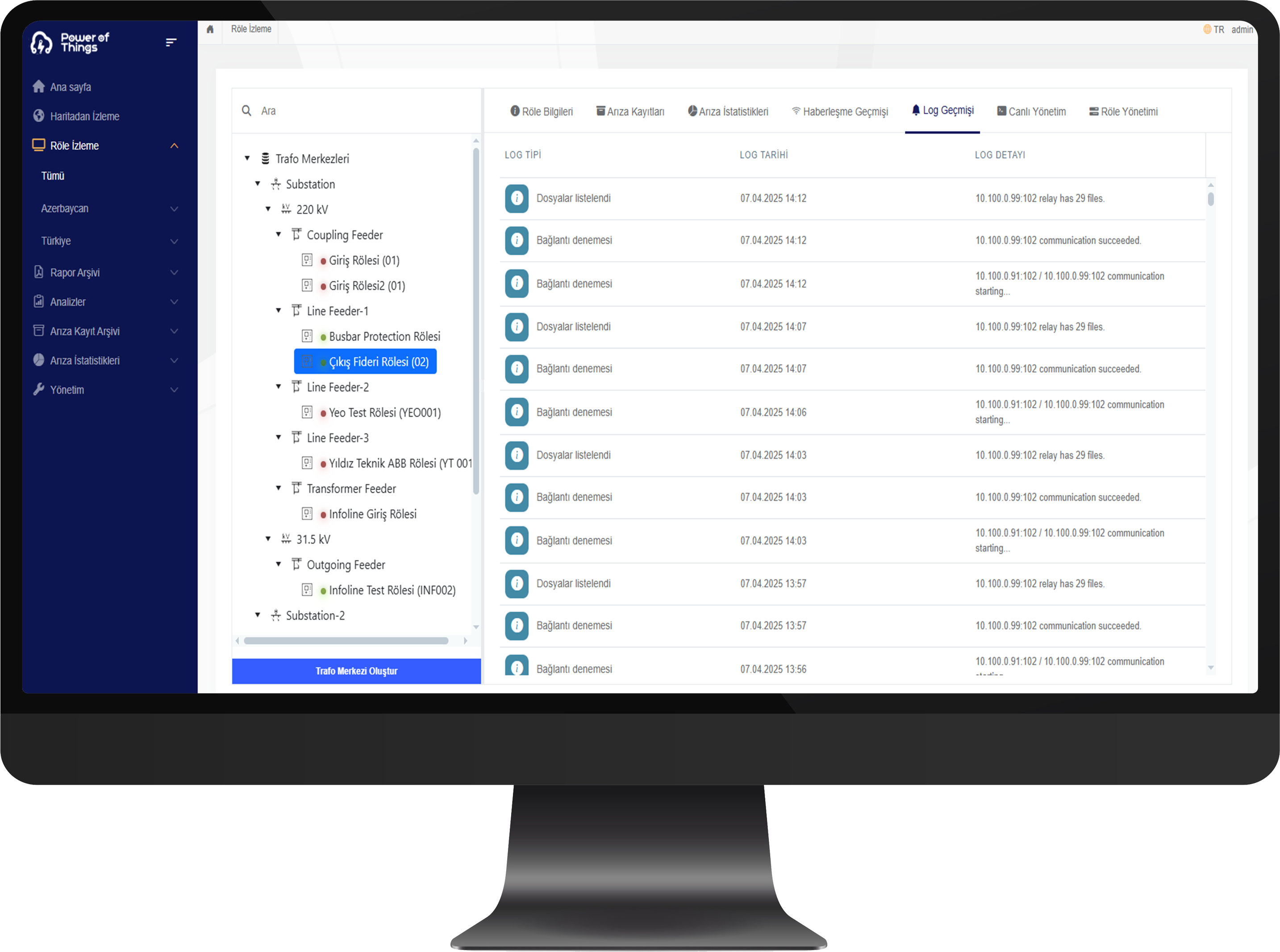

  • Düzenli periyotlarla dosyaların arşivlenmesi,

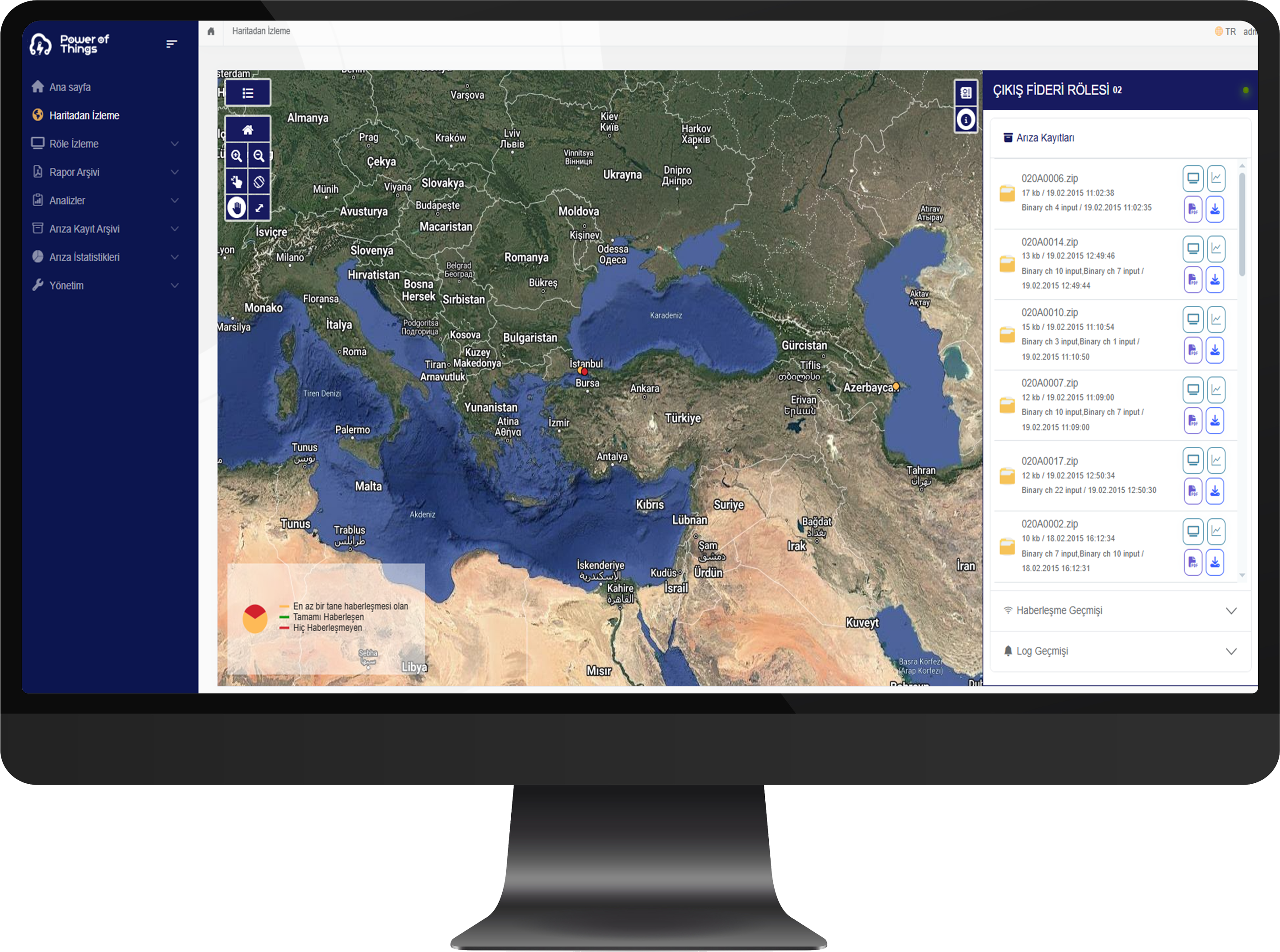

  • İstenildiğinde dosyalara anlık erişim,

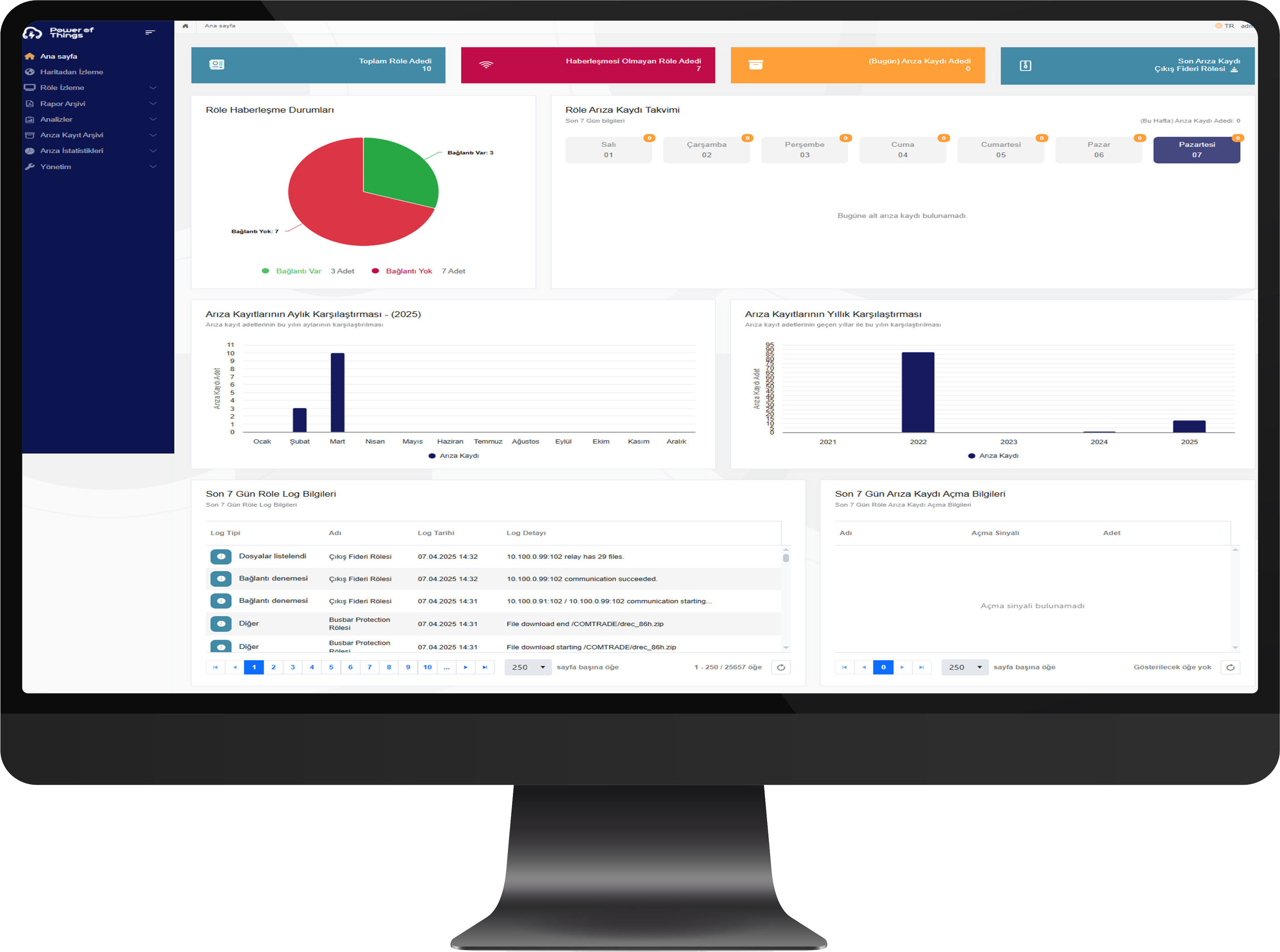

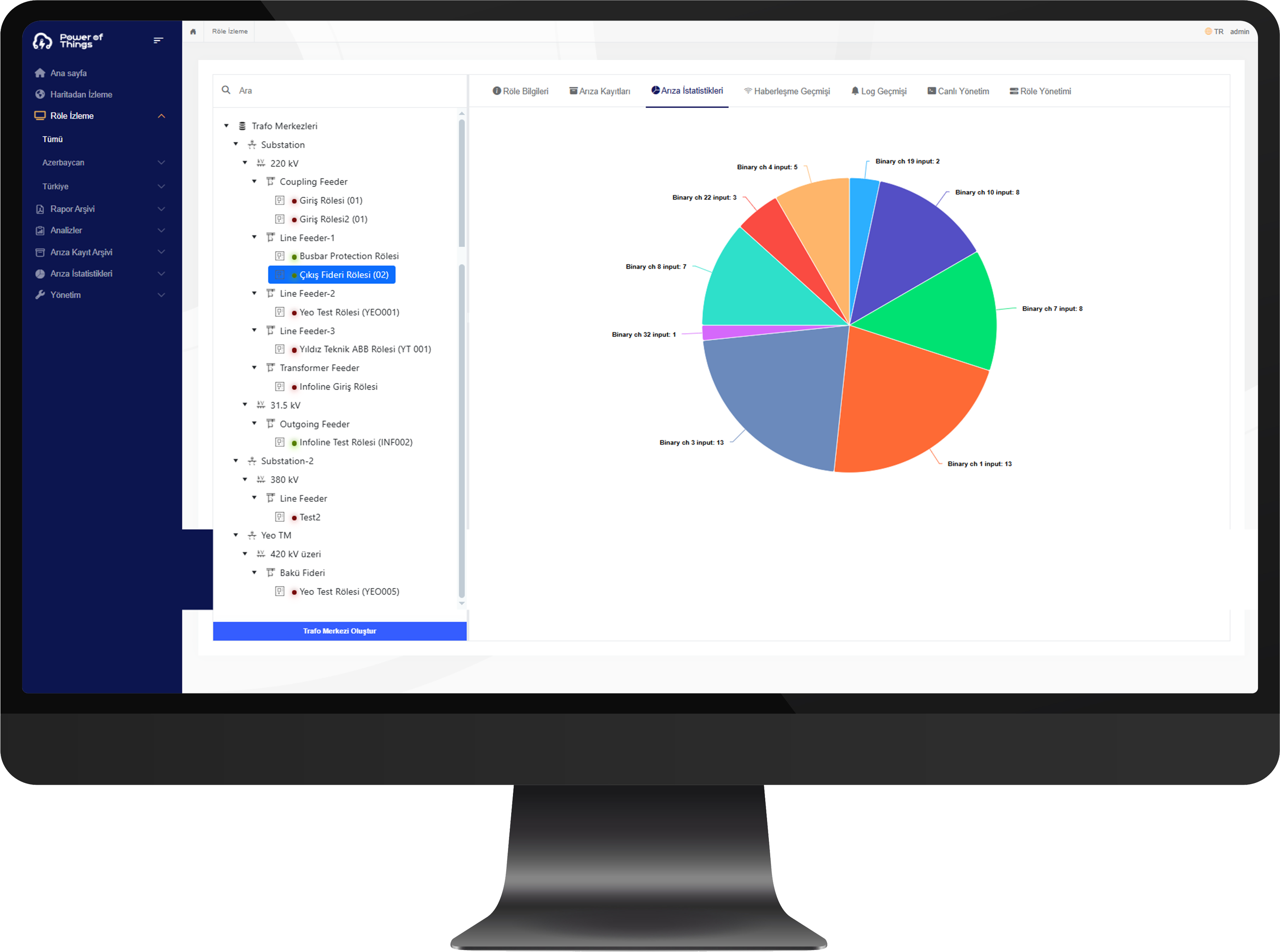

  • Anlık Analiz,

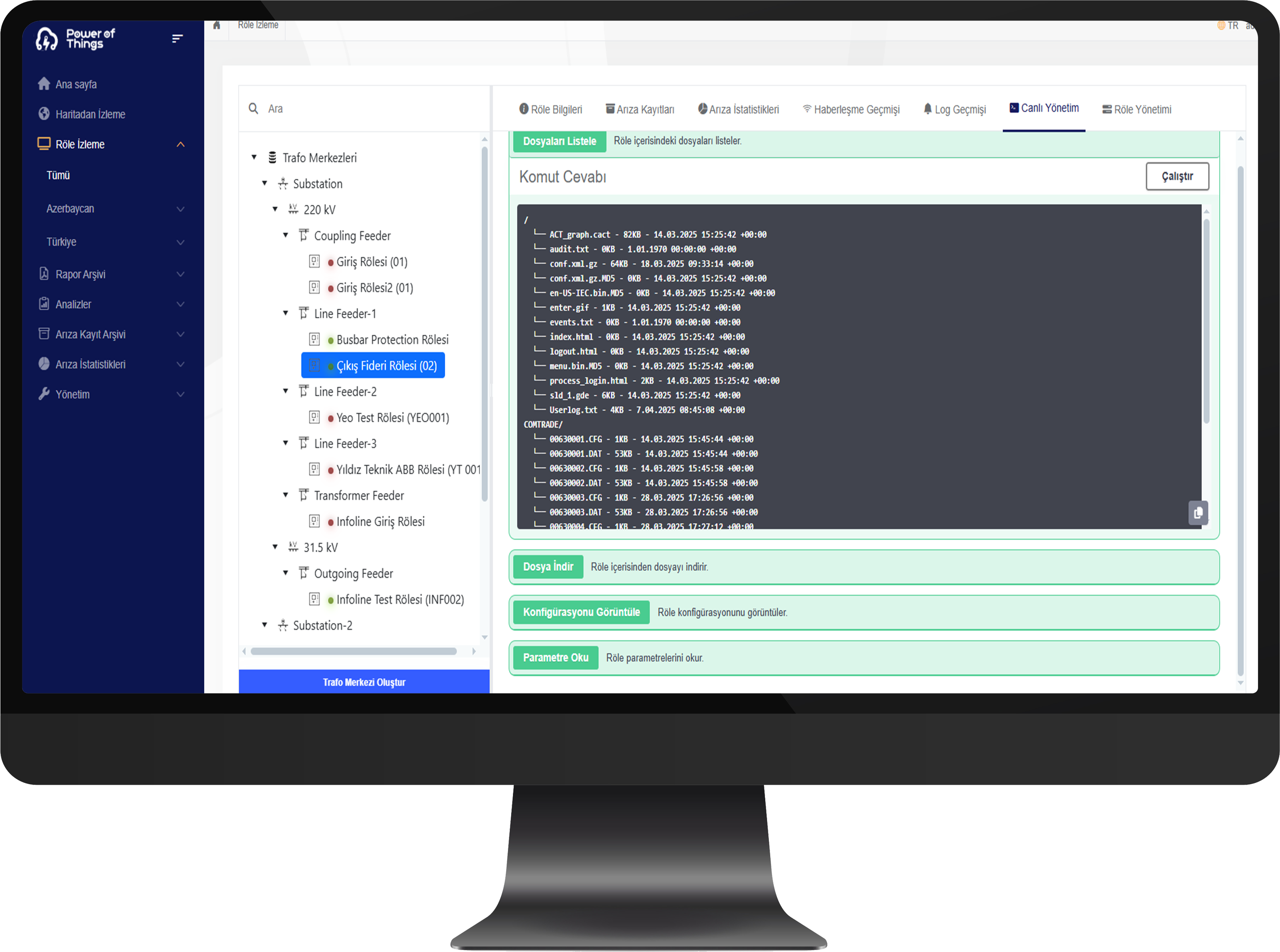

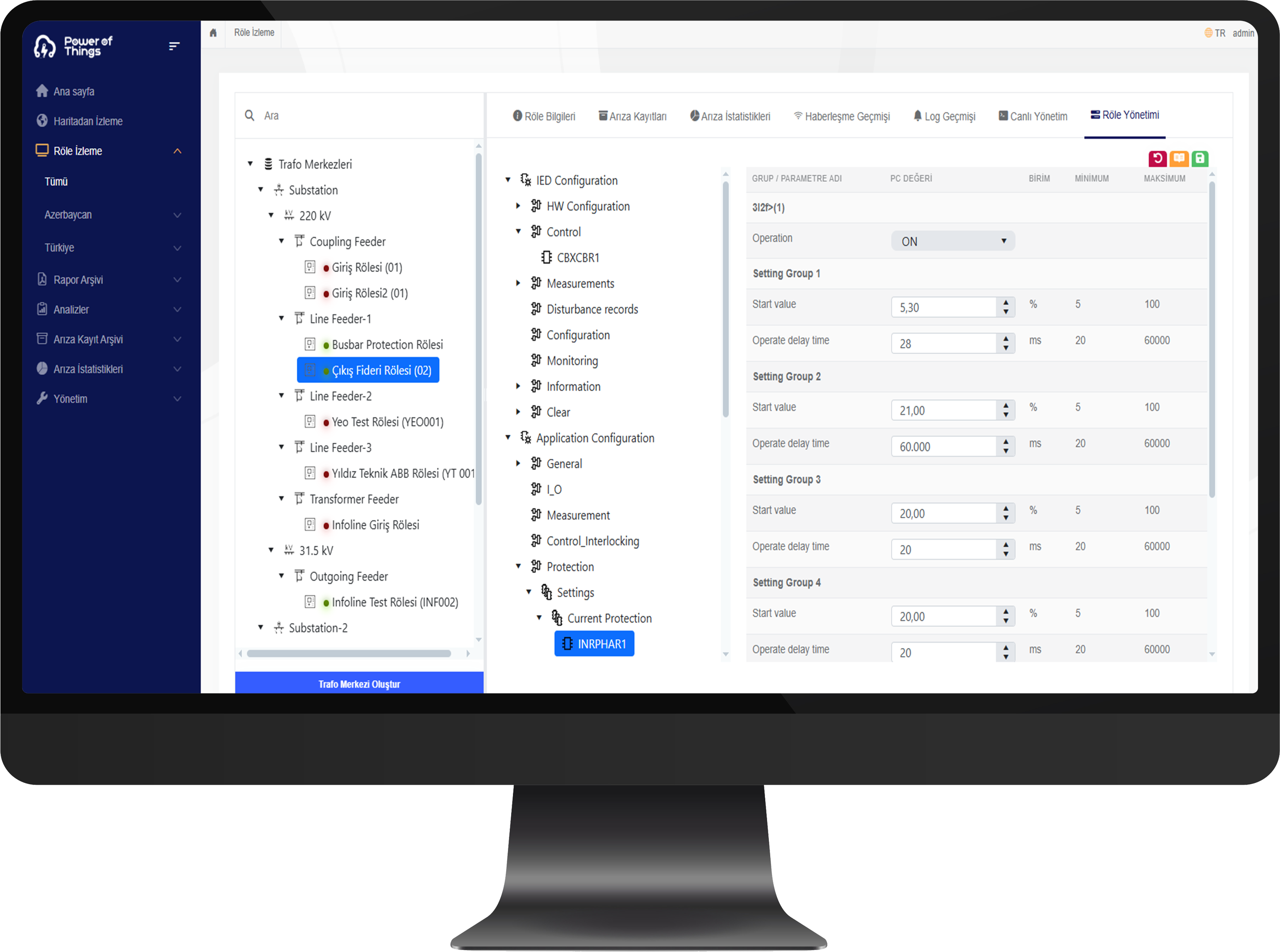

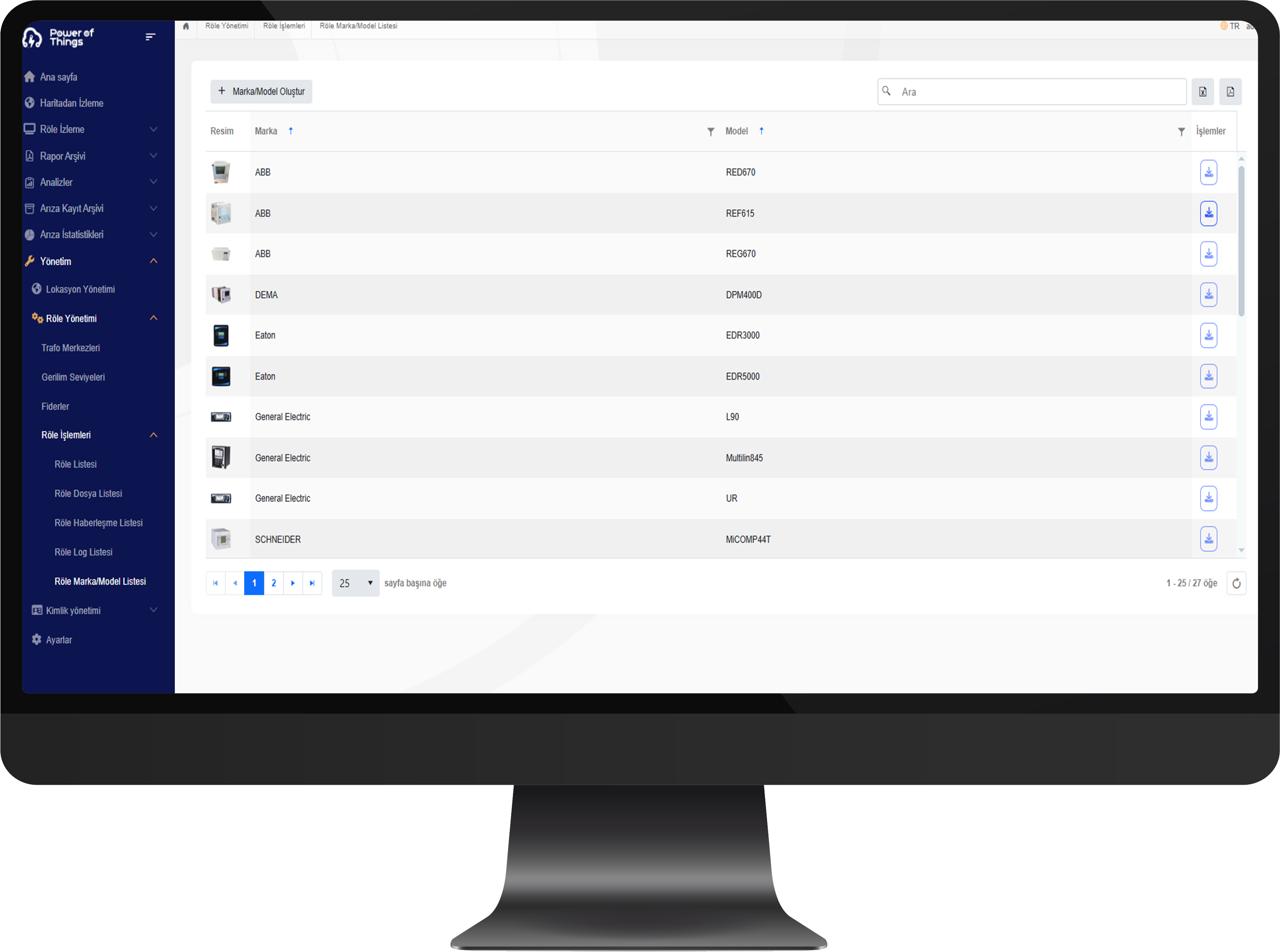

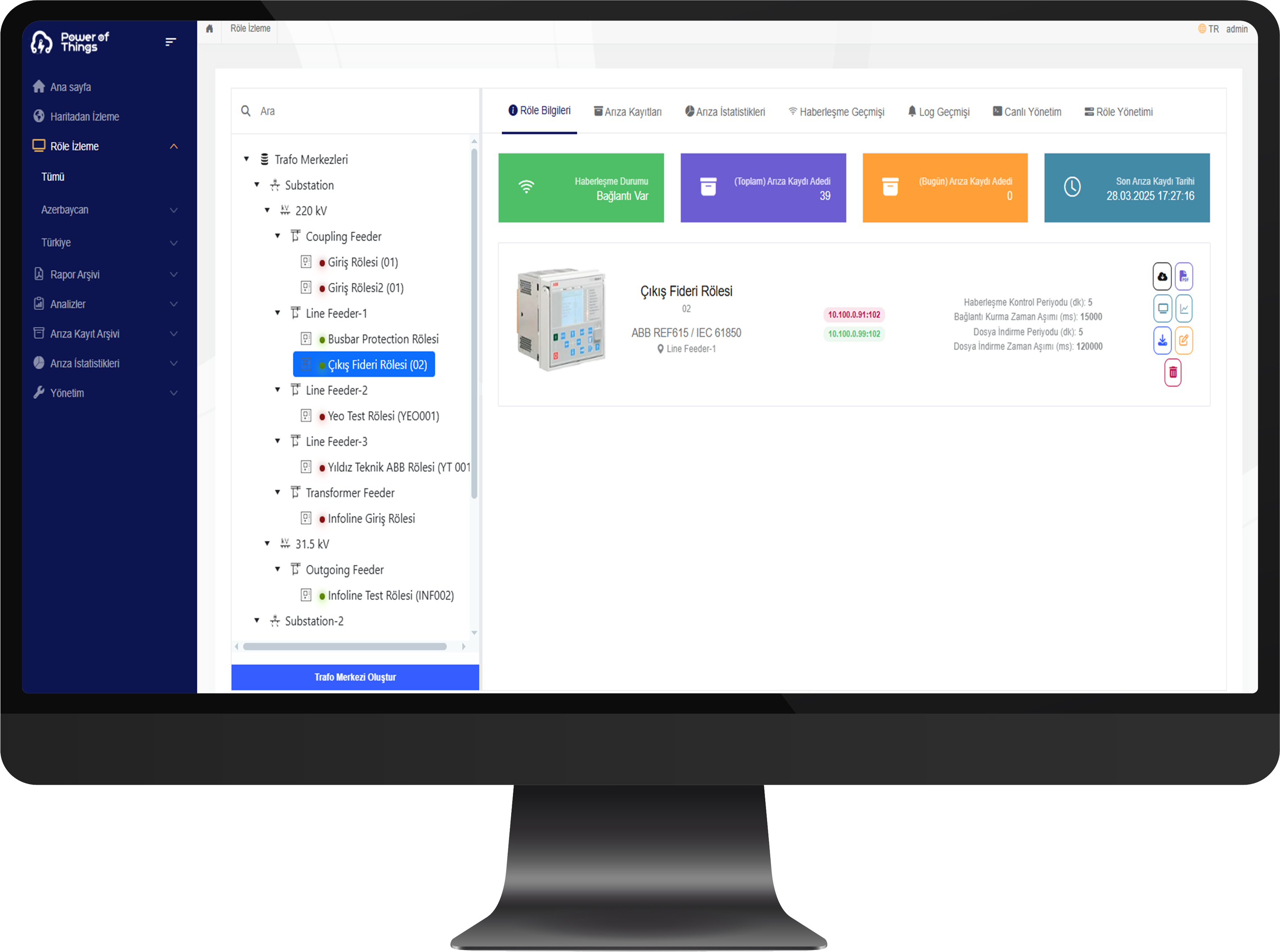

  • Röle Konfigürasyon Setleme,

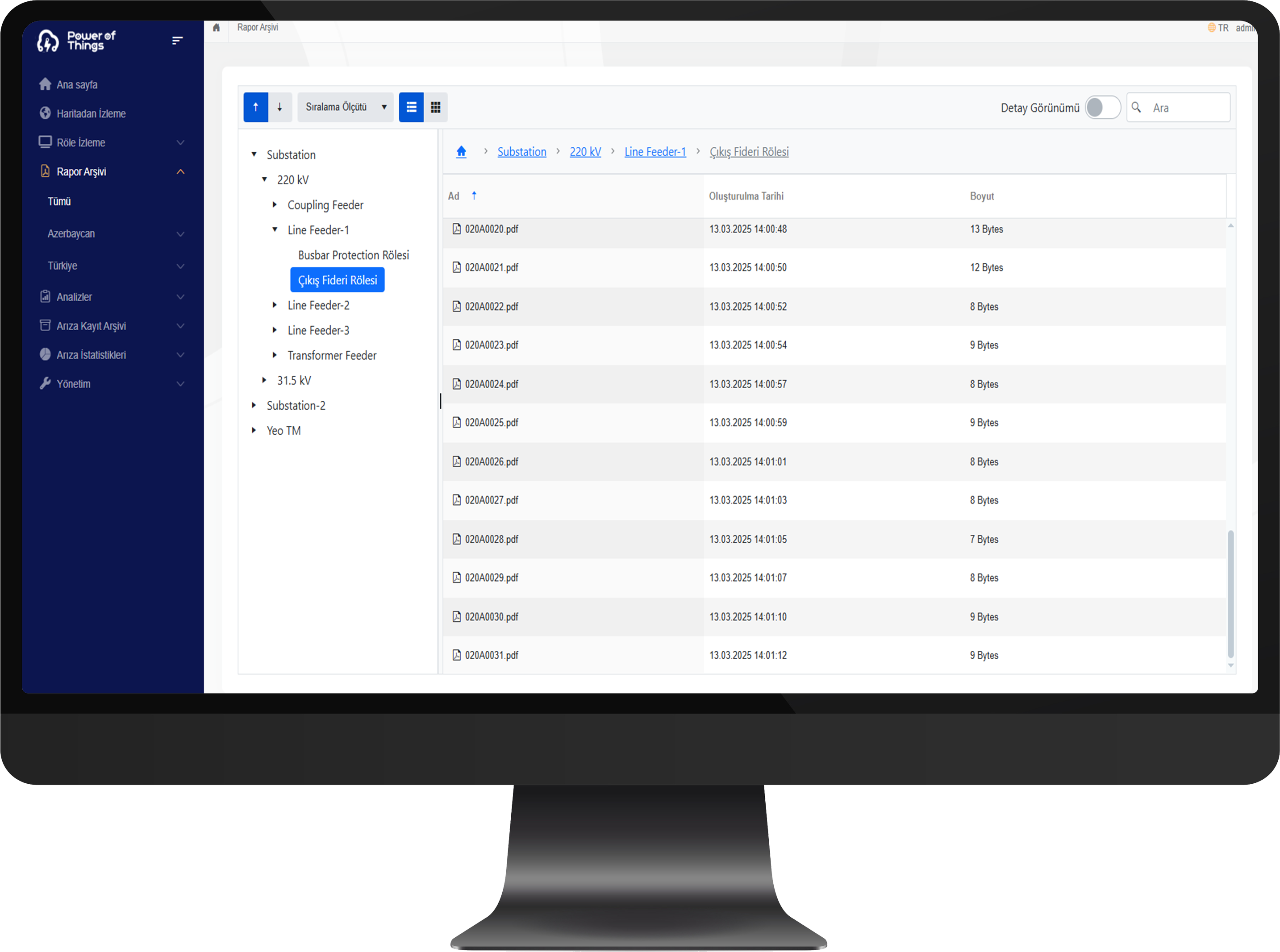

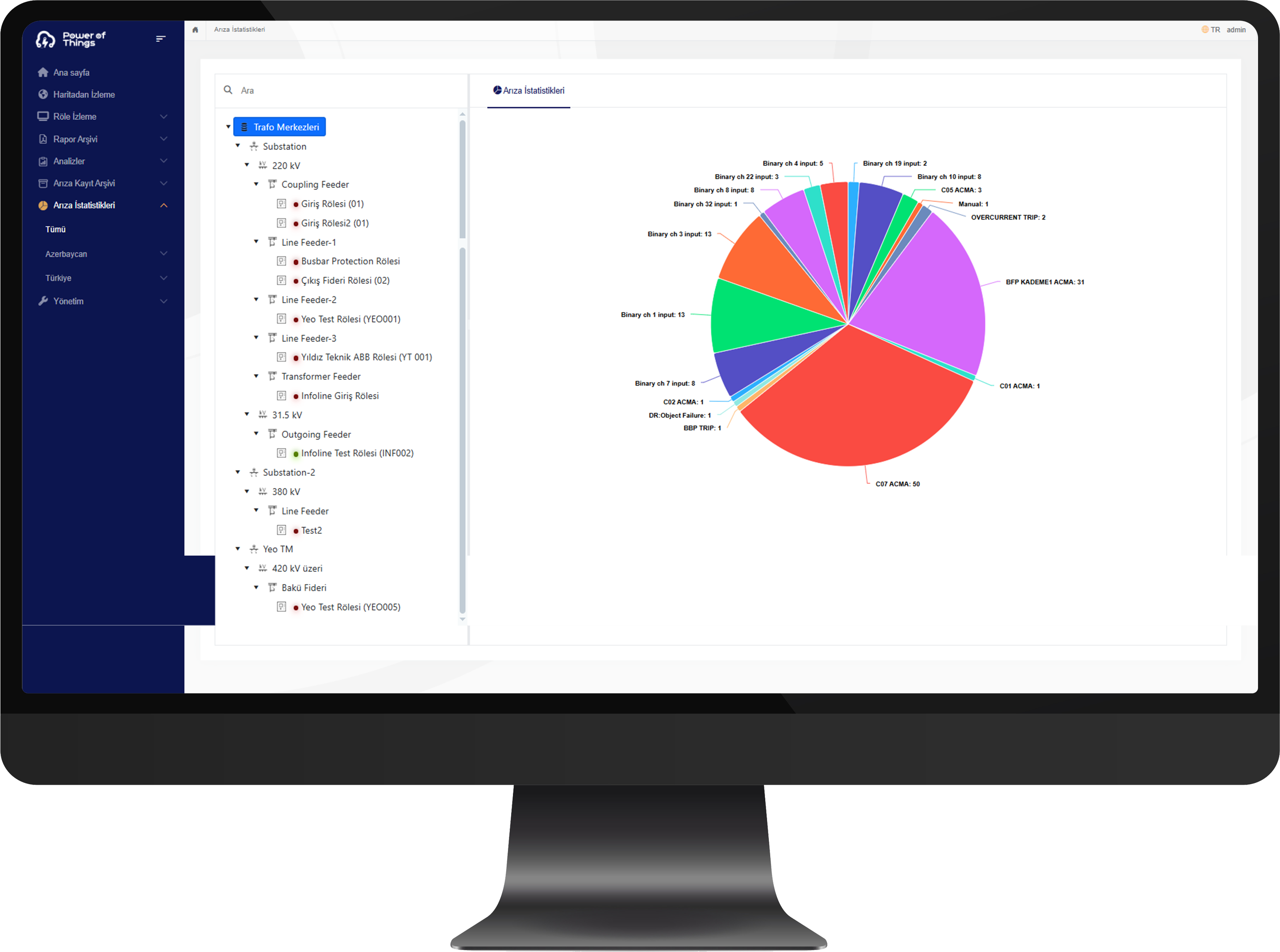

  • Raporlama

Sağlamak üzere IOT platform Tabanlı geliştirilmiş bir yazılımdır.

Mevcut operasyonel faaliyetlerinizde röle arıza kayıtları manuel toplanmakta ve arıza kayıtlarına geç ulaşılmaktadır.

Rölelerin hafıza kapasitesinin yeterli olmaması sebebiyle hafızası dolduğunda eski kaydı silip yeni kaydı kaydetmektedir. Bu durum veri kaybına sebep olmakla beraber arıza analizi yapılmak istendiğinde yada bir dosyaya erişim sağlanmak istediğinde verilere erişim sağlanamamaktadır.

Gerçek zamanlı takip ve analiz ile sorunlar daha hızlı tespit edilerek sahaya yönelik aksiyonlar ve bakım süreçleri daha verimli planlanacaktır. Böylece operasyonel kesintiler ve arıza süreleri azalacaktır.

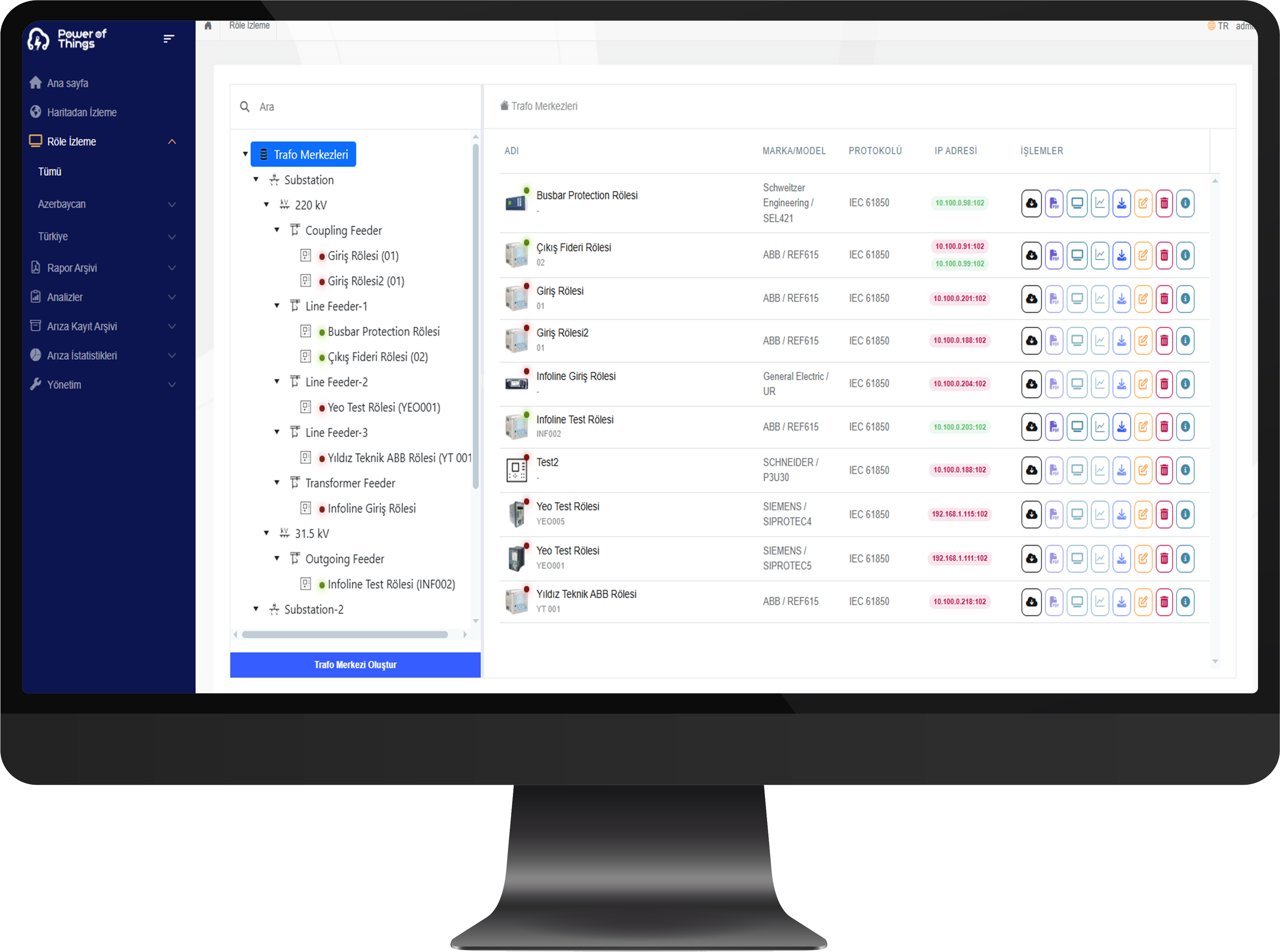

Röle İzleme Sistemi
Röle İzleme Sistemi
Detaylı Analiz, Arşivleme ve Otomatik Arıza Bilgirimi

Şebeke üzerinde meydana gelen bir arıza durumunda; arıza noktasına bağlı olarak koruma rölelerinin doğru anahtarlama noktasından açma verip/ vermediğine bakılmaktadır. Doğru noktadan açma olmadığı durumda bir üst anahtarlama noktasından veya çıkış fideri koruma rölesinden açmaktadır. Bu durum daha fazla kesintiden etkilenmesi anlamına gelmektedir. Böyle durumlarda detaylı arıza analizi için osilografik arıza kayıtlarına ihtiyaç duyulmaktadır.

Röle/koruma mühendisleri bu kayıtları inceleyerek; koruma ayarlarının düzeltilmesi, rölenin verdiği açma komutunu almayan kesicinin kontrolü ve testi, DC sistemin sağlıklı çalışır durumda olup/olmadığının kontrolü gibi saha aksiyonları belirlemektedirler. Bu süreçlerin sağlıklı ve verimli yürütülmesi için koruma rölelerinin osilografik arıza kayıtlarının kayıpsız şekilde düzenli olarak otomatik şekilde çekilmesine ve arşivlenmesine ve İNFOLİNE Röle İzleme Sistemine İhtiyaç vardır.

Otomatik oluşan Örnek Arıza Raporunu Görmek İçin Tıklayınız...

RÖLE İZLEME YAZILIMI ÖZELLİKLERİ


Güçlü, Esnek ve Entegre IoT Altyapısı ile Şebekenizde Dijital Dönüşümün Kalbinde


Olay Verisi Analizi
  • Röle osilografilerini çizerek analog ve dijital sinyalleri detaylı bir şekilde inceleyin. Phasor büyüklükleri ve açıları ile dijital elemanların durumlarını görselleştirin.
Zaman Eşitleme
  • Birden fazla olay raporunun zamanlarını kolayca koordine ederek farklı rölelerden veya geçmiş olaylardan gelen sinyallerin doğru karşılaştırmasını ve analizini yapın.
Hesaplamalar Yapın
  • Belirli açma koşullarını analiz etmek için denklemler oluşturun. Hesaplama sonuçlarını anında çizerek hızlı olay analizi gerçekleştirin. Yerleşik fonksiyon kütüphanesi, sınırsız hesaplama olanağı sunar.

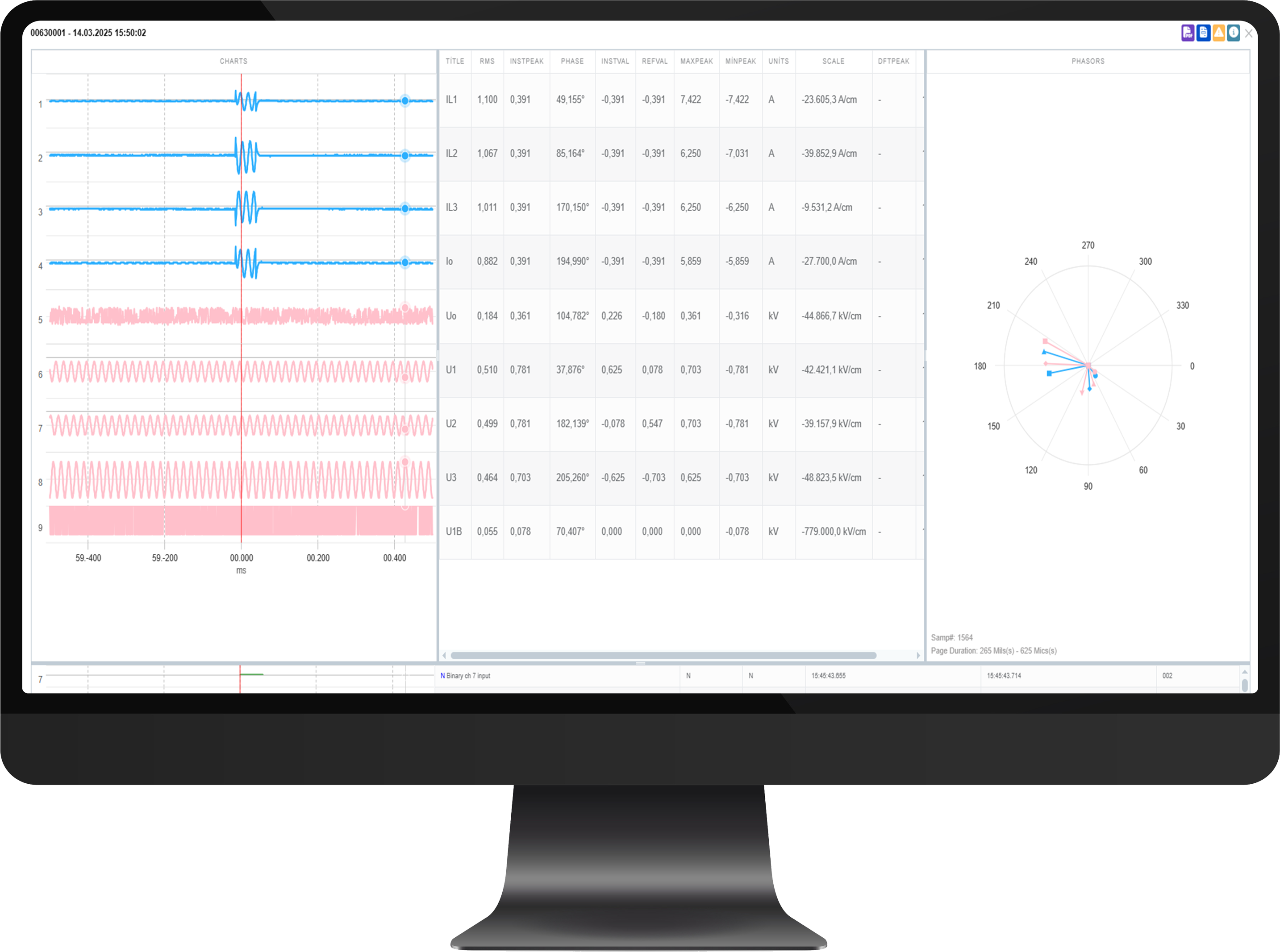

COMTRADE Görüntüleyici
  • Farklı kaynaklardan gelen COMTRADE raporlarını birlikte görüntüleyerek tam bir COMTRADE dosyası analizi yapın.
Mesafe Elemanlarını Görselleştirme
  • Koruma rölesi mesafe elemanlarının çalışmasını tam mho dairesi diyagramı ile analiz edin. Bu diyagram, görünen empedansı ve mesafe elemanı karakteristiklerini çizerek analiz sağlar.
Analiz Şablonları
  • Kişisel ve röleye özel analiz şablonları oluşturarak rölenin çalışmasına özel bir görünüm sağlayın. Şablonları kaydedin ve paylaşarak olay sonrası analiz süresini kısaltın.
Diferansiyel Eleman Performansı
  • Akım diferansiyel oranlarını karmaşık alfa düzlemine doğrudan çizerek görüntüleyin. İki ve çok terminalli hatları destekleyerek diferansiyel oranı ile kısıtlama bölgesini üst üste bindirin ve diferansiyel elemanın ne zaman devreye girdiğini hızlıca belirleyin.

Gelişmiş Görselleştirme ve Analiz Araçları

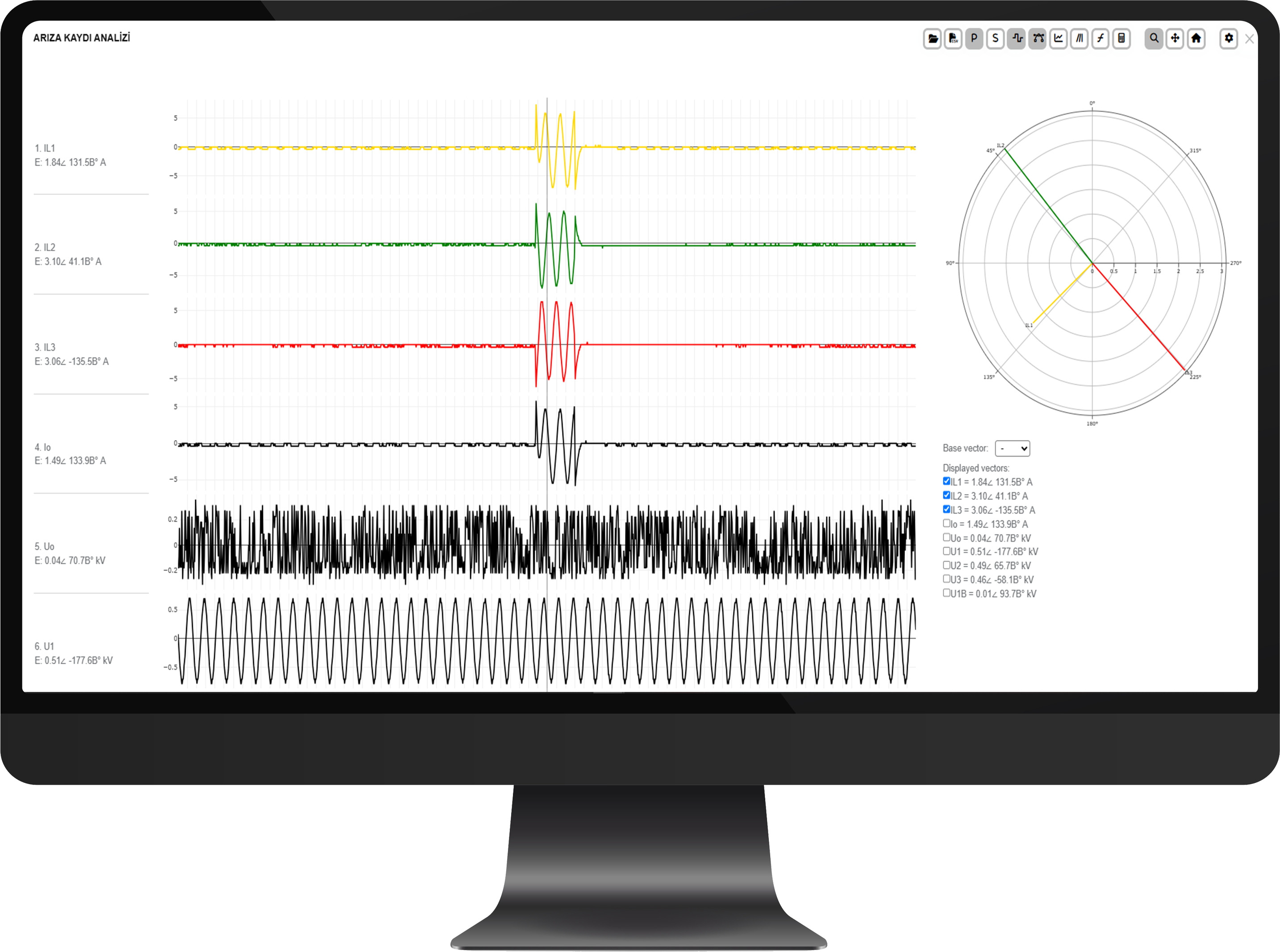

Analog ve Dijital Grafikler
  • Akım ve gerilim gibi analog sinyalleri ve dijital eleman durumlarını zaman ekseninde detaylı grafiklerle inceleyin.
Phasor Diyagramları
  • Fazör büyüklükleri ve açılarını görselleştirerek sistemin dinamik davranışını analiz edin.
Alfa Düzlemi Görselleştirmesi
  • Diferansiyel koruma elemanlarının performansını alfa düzleminde görselleştirerek detaylı analiz yapın.
Bewley Diyagramı
  • Seyahat eden dalga verilerini kullanarak arıza yerini yüksek hassasiyetle belirleyin ve dalga yayılımını analiz edin.

Desteklenen Protokoller ve Dosya Formatları


Protokoller
  • IEC 61850
  • FTP / FTPS
  • MODBUS
Dosya Formatları
  • COMTRADE (.CFG/.DAT)
  • CFG
  • DAT
  • HDR
  • CSV
  • EVZIP
  • PLY
  • CSV
